Sensor de Humedad - Grado Once 11º

Ejemplo de Sensor de Humedad de suelo con Arduino

 Grado Once 11º

•Explicación Básica aquí · Ejemplo#1.

Explicación Similar



Aspectos a tener en cuenta:
•Los electrodos deben hacer contacto para poder medir

•Con el convertidor se emiten 2 tipos de señales: Digital y Analógica [0 a 5V]
•Fase [+] Neutro[-] en CA
•Fase [+ Rojo] Neutro[- Negro GND] en CC
•No se lee o detecta lo mismo si echamos agua en diferentes lugares de la matera
•Con el tiempo este tipo de sensor se oxida, dura más el de tipo captativo, echar agua aproximadamente cada hora no de seguido
•1023 es lectura seca si el # es < entonces hay más humedad
•La función Map() convierte #s a %s
•460 puede ser una lectura promedio para programar un led de lectura
•Mientras el sensor HW-080 se hunde en el agua disminuye su lectura, o manifestando > humedad

Practica de hoy en Wokwi

Practica #2 de hoy en Thinkercad



Imágenes de Apoyo en Tinkercad:



Código Para Copiar y Pegar

[Documentar para qué sirve cada Línea — SIN POTENCIÓMETRO]

int moistureValue;
float moisture_Percentage;

void setup()
{
Serial.begin(9600);
}

void loop()
{
  moistureValue = analogRead(A0);
  moisture_Percentage = ((moistureValue/539.00)*100);
  Serial.print ("\nMoisture Value : ");
  Serial.print (moisture_Percentage);
  Serial.print ("%");
  delay(1000);
}



Práctica Thinkercad #2 con Leds y Decisiones Básicas de Encendido

Qué Utilizaremos:

Mini ProtoBoard

4 Leds de Diferentes Colores

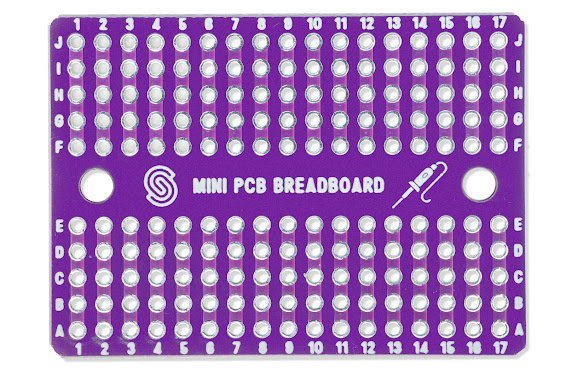

Cómo Funciona Básicamente una Mini ProtoBoard

Medir la humedad del suelo y manifestar la lectura por medio del monitor serie e iluminación led. Tutorial

Conexiones:

Programación con Decisiones:

Taller Evaluativo:

Realizar el mismo procedimiento anterior, pero esta vez condicionar un LED de más [Color Blanco] después del Azul.

Notas:

•La programación debe cambiar en los IF... ELSE, ya que aumenta un rango más

•Los LED's |Rojo|Naranja|Amarillo| irían e n la parte de Arriba de la mini ProtoBoard

•Los LED's |Verde|Azúl|Blanco| Van en la parte de Abajo de la mini ProtoBoard.

Haga bien las Conexiones
